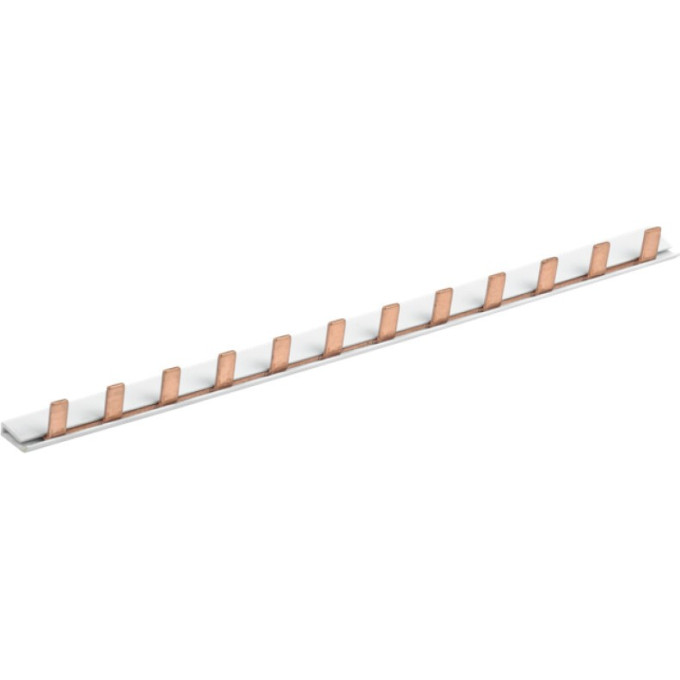

Для монтажа распределительных щитов требуется упорядочить подключение нескольких модульных аппаратов к одной фазе. Соединительная шина IEK типа PIN решает эту задачу: она объединяет вводные клеммы группы устройств, заменяя множество отдельных проводов и снижая риск ошибок при сборке.
Технические параметры
Количество фаз: 1
Номинальный продолжительный ток Iu: 63 А
Номинальное напряжение: 230/400 В
Номинальное импульсное напряжение: 4 кВ
Номинальное напряжение изоляции Ui: 600 В
Номинальный кратковременно выдерживаемый ток Icw: 12 кА
Шаг: 18 мм
Максимальное количество подключаемых устройств: 53
Поперечное сечение: 78 мм²
Длина: 1000 мм
Ширина: 15,5 мм
Материал: медь
Тип подключения: штырь
Температура эксплуатации: -45...+40 °C
Применение
Шина подходит для соединения автоматических выключателей, дифференциальных автоматов, УЗО и выключателей нагрузки в однофазных распределительных щитах. Шаг 18 мм рассчитан на модульную аппаратуру шириной, кратной одному модулю. Изделие удобно при сборке щитов в жилых и коммерческих объектах, где требуется аккуратная и надёжная коммутация.
Плюсы
Медный проводник обеспечивает хорошую проводимость
